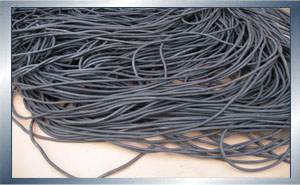

Трубки резиновые

Техническая информация:



   Трубки резиновые технические ГОСТ 5496-78

   Резиновые трубки предназначены для подачи жидкостей, воздуха и газов с давлением не более 0.5 атм.

    Трубки резиновые могут применяться в качестве уплотняющих элементов неподвижных соединений.

   Трубки резиновые выпускаются следующих диаметров:
   2; 3; 4.5; 6.3; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40 мм.

   Длина резиновых трубок:
не менее 2 метров

    Вес 1 п.м. трубок можно рассчитать по следующей формуле:
Вес (в гр.) = 3,14*(D*D-d*d)/4*1.3
где,
D- наружный диаметр, мм
d- внутренний диаметр, мм

    Для примера: трубка диаметром 20*6 имеет внутренний диаметр 20 и толщину стенки 6, соответственно наружный диаметр у нее равен 32мм
Вес 1п.м. = 3,14*1,3*(32*32-20*20)/4 = 636 грамм / п.м.

     Типы выпускаемых резиновых трубок:

Тип
трубки		 Наименование
 трубки		     Внутренний
диаметр
мм.
  Толщина стенки мм.

Температурный
 интервал
работоспособности,
°C
 Рабочая среда
1 Кислото-
щелочестойкие		 3 - 10

 1.3

2

3

4

5

6

8
 от -30°C до +50°C Растворы кислот и
щелочей массовой
долей до 20%
(исключение азотная и
уксусная к-ты), вода,
 воздух, азот и
инертные газы
2 Теплостойкие 3 - 25
 от -30°C до +140°C Воздух
(при t от 0°C до 90°С),
 водяной пар
(при от 0°C до 140°С)
3 Морозостойкие 4.5 - 40
 от -45°C до +50°C Воздух, азот,
инертные газы
4 Масло-
бензостойкие		 12 - 40
 от -30°C до +50°C Масло, бензин
6 Для пищевой
промышленности		 20 - 40
 от -30°C до +50°C Пищевые продукты



     Расчетный вес погонного метра резиновых трубок:

Внутренний диаметр, мм. Толщина  стенки,  мм.
 Вес, гр./п.м.
(соответственно по толщине стенки)
2
 1.3
 20
3
 1.3   2
 25,   40
4,5
 1.3   2   3
 30,   55,   90
5
 35,   55,   100
6,3
 40,   65,   115
8
 50,   80,   135
10
 60,   100,   160
12
 2   3   4   5
 115,   185,   260,   345
14
 130,   210,   295,   385
16
 145,   230,   325,   430
18
 165,   255,   360,   470
20
 2   3   4   5   6   8
 180,   280,   390,   510,   635,   915
22
 195,   305,   425,   550,   685,   980
25
 220,   340,   475,   610,   760,   1080
28
 3   4   5   6   8
 380,   520,   675,   830,   1175
32
 430,   590,   755,   930,   1305
36
 480,   655,   835,   1030,   1435
40
 525,   720,   920,   1125,   1570




    Пример условного обозначения:

   Трубка резиновая 1.2С 10*2 ГОСТ 5496-78

1.2С                        - тип трубки
10                           - внутренний диаметр (мм)
2                             - толщина стенки (мм)
ГОСТ 5496-78        - Государственный стандарт
